GPGPU in Unity¶

首先从 Unity 应用的角度来看 GPGPU。Unity 想要使用 GPGPU, 需要用到 Compute Shader。
定义一个简单的 ComputeShader：

#pragma kernel CSMain

RWStructuredBuffer<float4> Result;

[numthreads(8,8,1)]
void CSMain (uint3 id : SV_DispatchThreadID)
{
    Result[id.xy] = float4(id.x & id.y, (id.x & 15)/15.0, (id.y & 15)/15.0, 0.0);
}

kernel¶

kernel 指定核函数, Compute Shader 最终会在 C# 层调用 Dispatch 函数来运行指定的核函数。

public extern void Dispatch(
  int kernelIndex,
  int threadGroupsX,
  int threadGroupsY,
  int threadGroupsZ);

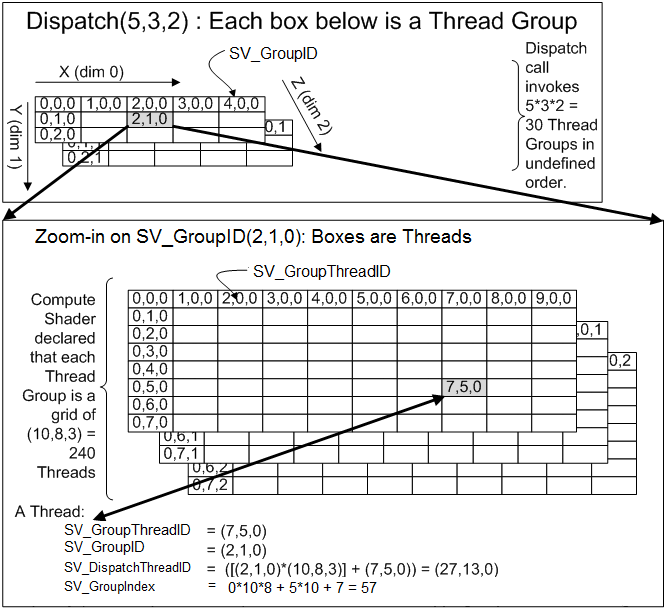

Thread and Group¶

Dispatch 定义了计算的 线程组 的数量。
numthread 定义了一个 线程组 (Thread Group) 中被执行线程 的总数量。

Compute Shader 中需要理解与线程相关的 SV 的含义：
定义 由 Dispatch 函数决定 的线程组 ID 定义为 \([gx, gy, gz]\) , 范围是 \([gX-1, gY-1, gZ-1]\)。
定义 由 threadnumber 决定的 线程组内线程 ID 定义为 \([tx,ty,tz]\), 范围是 \([tX-1, tY-1, tZ-1]\)
定义线程的 全局唯一标识 ID 的范围是 \([gX*tX-1,gY*tY-1,gZ*tZ-1]\)

SV	Type	Desc	Formula
SV_GroupID	int3	由 Dispatch 函数决定的线程组 ID
SV_GroupThreadID	int3	由 threadnumber 决定的线程组内线程 ID
SV_DispatchThreadID	int3	全局唯一标识 ID	\([gxtX+tx,gytY+ty,gz*tZ+tz]\)
SV_GroupIndex	int	线程所在线程组内的下标	\(x+ytX+ztX*tY\)
注意 group 和 thread 计数的时候, 都是将 x 作为最后的计数维度, z 作为最先技术的维度。

numthreads - Win32 apps | Microsoft Learn

Static Value¶

#pragma kernel CSMain

float3 boxSize1 = float3(1.0f, 1.0f, 1.0f); // 方法1
const float3 boxSize2 = float3(2.0f, 2.0f, 2.0f); // 方法2
static float3 boxSize3 = float3(3.0f, 3.0f, 3.0f); // 方法3

[numthreads(8,8,1)]
void CSMain (uint3 id : SV_DispatchThreadID)
{
    // 做判断
}

Computer Shader 遵循 HLSL 的语法规定。方法一和方法二初始化是无效的, 在 CSMain 中会读取到 \((0,0,0)\)。只有方法三才能读取到初始化的值。

Code in CPU¶

在 CPU 层, 核心只需要做两件事情：
Data Transfer
Dispatch

Data Transfer¶

核心是定义基础数据结构或者 StructBuffer, 然后通过 ComputeShader 的 Set 方法将 CPU 的数据传递给 GPU。

Dispatch¶

调用 ComputeShader 的 Dispatch 函数, 触发核函数的计算。一般是回写到 RWStructBuffer 或者其他 RW 的 GPU 结构。

回写之后, 可以在显存中直接取用已经计算好的数据。
